DGL鍋爐給水泵最小循環流量調節閥是一種防空化的多級節流調節閥，也叫高壓差調節閥，是一種結構新穎適用于惡劣工況的調節閥。該閥主要用于大型發電機組給水系統上，是防止鍋爐給水泵汽化的重要設備，也是發電廠關鍵調節閥之一。
DG L最小流量調節閥是一種串級式結構，用于開關兩位式動作，流體通過曲折通道，目的是消耗流體能量，降低流速，防止液體空化。
|
| 串級式最小流量調節閥具有如下優點： |
|
1、流體逐級降壓，流體方向不斷改變，增加流動阻力，防止流體在高壓差時產生空化。
2、閥芯五級節流，閥座密封面下側設置一個節流元件，以改善流體流動狀態，流速可控制在30m/s左右。
3、節流面與密封面分開，閥芯、閥芯套和節流件表面經滲氮硬化處理，硬度達到HRC70左右，關閉嚴密，壽命長。
4、閥芯表面開有大缺口，即使流體含有2～3mm焊渣等固體顆粒，閥芯也不會卡死，動作靈活。
|
| 技術參數和性能： |
|
閥 體：
|
|
型式：鍛造角型或“Z”型閥體
公稱通徑：DN50-DN125
公稱壓力：ANSI 1500、ANSI2500或PN25、PN32MPa
連接形式：BW焊接式(或按用戶要求)
材料：20#鍛
|
| 上閥蓋： |
|
常溫型≤300℃
備注：工作溫度不準超過各種材料的允許范圍。
壓蓋形式：螺栓壓緊式
填料：石墨加因科鎳絲編織填料。
|
| 閥內組件： |
|
閥芯型式：防空化串級式節流閥芯
流量特性：開關兩位式
介質流向：高進低出
材料：不銹鋼滲氮硬化處理
|
| 性 能： |
|
允許壓差：26MPa
泄漏量：符合ANSI B.16104-1976IV級
動作時間：全關到全開小于十秒
|
| 執行機構： |
|
配電動執行機構(電開或電關)
(注：該閥也可配用VP氣缸活塞執行機構)
|
|
|

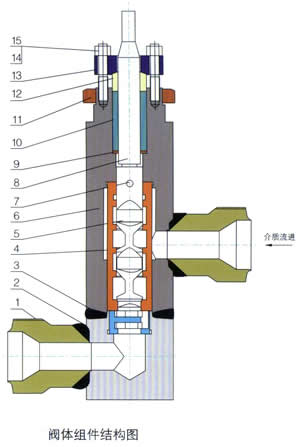

| 主要零件材料： |
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
接管
|
20#鍛
|
6
|
閥體
|
20#鍛
|
11
|
圓螺母
|
45
|
|
2
|
短件
|
20#鍛
|
7
|
圓錐銷
|
316
|
12
|
填料壓蓋
|
304
|
|
3
|
節流件
|
9Cr18MoV滲氮
|
8
|
閥桿
|
2Cr13滲氮
|
13
|
壓板
|
20#
|
|
4
|
閥芯套
|
9Cr18MoV滲氮
|
9
|
填料擋環
|
304
|
14
|
雙六螺柱
|
35CrMo
|
|
5
|
閥芯
|
9Cr18MoV滲氮
|
10
|
填料
|
JM397
|
15
|
六角螺母
|
35CrMo
|
|
| Kv值和行程： |
|
公稱通徑
|
50
|
80
|
80
|
100
|
80
|
100
|
125
|
|
公稱壓力PN(MPa)
|
25
|
25
|
32
|
32
|
|
Kv值
|
11
|
17
|
11
|
24/22
|
|
設計流量T/h
|
120
|
200
|
150
|
320
|
|
設計壓差(MPa)
|
18
|
18
|
20
|
20
|
|
行程
|
20
|
25
|
|
| GTA最小循環流量調節閥在給水系統中的作用： |
給水泵在啟動后，出水閥還未啟動時，或外界負荷大幅度減少時(機組低負荷運行)，給水流量很小或為零。這時泵內只有少量或無水通過，葉輪產生的摩擦熱不能被給水帶走，使泵內溫度生高，當泵內溫度超過泵所處壓力下的飽和溫度時，給水就會發生汽化，形成汽蝕。
為防止這種現象發生，就必須使給水泵的給水流量減小到一定程度時打開這臺最小流量調節閥，使部分給水返回到除氧器，這樣泵內就有足夠的水通過，使溫度不致升高使給水泵汽化。這個最小流量一般為給水泵額定流量的25％～30％。 |
| 安裝方式： |
 |
