概要：
|
|
DHS高溫蒸汽疏水閥是一種串級式高壓差調節閥。該閥適用于火力發電廠主蒸汽和再熱蒸汽管道的疏水系統上，控制425℃以上高壓降飽和水。高溫蒸汽疏水閥可以是氣動或電動控制，也可用手動控制，它是大型火力發電機組的關鍵調節閥之一。
|
| 高溫蒸汽疏水閥具有如下優點： |
|
1、流體逐級降壓，流體方向不斷改變，增加流阻，控制流速30m／S左右，防止空化破壞，允許壓差25M Pa。
2、節流面與密封面分開，根據疏水流量設有不同的節流元件，閥內組件表面硬化處理，表面硬度達到HRC70左右。
關閉嚴密，壽命長。
3、閥體組件采用高壓自密封結構，壓差越大，密封性越好。
4、閥體組件與執行機構采用浮動式連接，可消除閥芯與推桿不同心造成的卡死現象。
|
| 技術參數和性能 |
|
閥 體：
|
|
型式：鍛造直通閥體
公稱通徑：DN25、DN32、DN40、DN50
公稱壓力：ANSI600、ANSI 1500、ANSI2500
PN6.4MPa、PN25MPa、PN32MPa
連接形式：BW焊接式(或按用戶要求)
材料：20#鍛(溫度≤425℃)12Cr1MoV(溫度≥425℃)
備注：工作溫度不準超過各種材料的允許范圍。
壓蓋形式：螺栓壓緊式
填料：石墨加因科鎳絲編織填料。
|
| 閥內組件： |
|
閥芯型式：防空化串級式節流閥芯
流量特性：線性
介質流向：高進低出
材料：9Cr18MoV滲氮硬化處理
|
| 執行機構： |
|
配電動執行機構(電開或電關)(或按用戶要求)(注：該閥也可配用HA氣動薄膜、VP氣缸活塞執行機構或手動機構)
|
|
|
性 能：
|
|
允許壓差25MPa
泄漏量：符合ANSI B16.104-1976 IV級
|
| Kv值和行程： |
|
公稱通徑
|
25
|
32
|
40
|
50
|
|
公稱壓力
|
ANSI1500、2500或PN25、32MPa
|
|
Kv值
|
5.5
|
9.5
|
|
行程lmm}
|
20
|
|

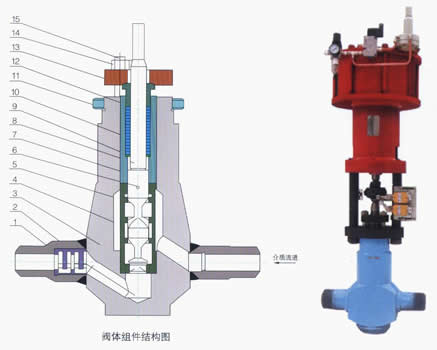

| 主要零件材質： |
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
接管
|
20#鍛/12Cr1MoV鍛
|
6
|
圓錐銷
|
316
|
11
|
圓螺母
|
45
|
|
2
|
節流件
|
9Cr18MoV滲氮
|
7
|
填料套
|
9Cr18MoV
|
12
|
填料壓蓋
|
304
|
|
3
|
閥體
|
20#鍛/12Cr1MoV鍛
|
8
|
閥桿
|
1Cr13
|
13
|
壓板
|
20#
|
|
4
|
閥芯套
|
9Cr18MoV滲氮
|
9
|
填料擋環
|
304
|
14
|
六角螺母
|
35CrMo
|
|
5
|
閥芯
|
9Cr18MoV滲氮
|
10
|
填料
|
JM397
|
15
|
雙頭螺柱
|
35CrMo
|
|
|
|
