概 要：
|
|
GWL波紋管籠式調節閥是基于GHL籠式調節閥衍生而來。采用波紋管填料雙重密封結構，安全可靠性更好。適用于劇毒、強腐蝕性、放射性等稀有特殊介質的自動控制系統。
配用多彈簧氣動薄膜執行機構或電動執行機構。執行機構與定位器等附件之間采用無管路連接，使得安裝空間大大縮小，且安裝快速方便、可靠性高。
|
| 標準規格： |
|
 型式：鑄造球型閥
公稱通徑：DN15-DN300
公稱壓力：ANSI 150、300、600
PN 16、25、40、64
連接形式：法蘭式：ANSI B16.5 RF、RTJ型
JB/T79.1，DIN2533/2534/2543/2545 RF型
JB/T79.2 FM型
閥體材質：同GHL式
上閥蓋型式：波紋管型…………-46～350℃
(需注意各種材料的使用溫度、壓力范圍)
密封墊：金屬夾石墨密封墊、石墨密封墊
|
| 主要技術參數： |
|
閥芯形式
|
打孔閥芯
|
|
流量特性
|
線性
|
等百分比
|
|
公稱通徑
|
行程
|
Cv1
|
Cv2
|
Cv3
|
Cv1
|
Cv2
|
Cv3
|
|
15
|
16
|
2.9
|
|
|
2.9
|
|
|
|
20
|
2.9
|
|
|
2.9
|
|
|
|
25
|
7.3
|
2.9
|
|
4.7
|
2.9
|
|
|
32
|
7.3
|
2.9
|
|
4.7
|
2.9
|
|
|
40
|
19
|
11.5
|
7.3
|
19
|
11.5
|
7.3
|
|
50
|
29
|
19
|
11.5
|
29
|
19
|
11.5
|
|
65
|
46
|
29
|
19
|
29
|
19
|
11.5
|
|
80
|
30
|
116
|
73
|
46
|
64
|
46
|
29
|
|
100
|
139
|
116
|
73
|
73
|
64
|
46
|
|
150
|
60
|
445
|
304
|
198
|
246
|
176
|
146
|
|
200
|
527
|
445
|
304
|
304
|
246
|
176
|
|
250
|
120
|
1053
|
761
|
445
|
608
|
445
|
375
|
|
300
|
1521
|
1053
|
761
|
842
|
608
|
445
|
|
|
|
|

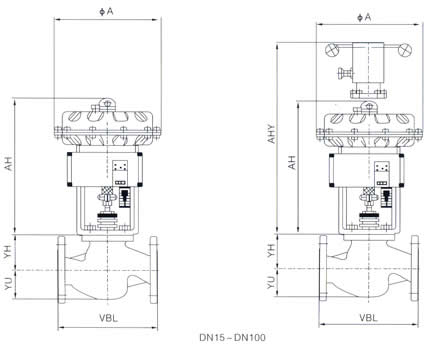

外形尺寸及重量（DN15-DN100，PN16/25/40）
|
|
閥體主要外形尺寸閥體法蘭尺寸符合DIN2533/2534/2543/2545
法蘭距符合DIN3202-F1
|
|
閥
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
VBL
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
VH
|
228
|
|
|
|
233
|
|
|
365
|
398
|
|
VU
|
48
|
59
|
62
|
70
|
78
|
83
|
93
|
106
|
136
|
|
執行機構
|
ΦA
|
MF2
|
270
|
|
MF3
|
|
400
|
|
AH
|
MF2
|
346
|
404
|
|
MF3
|
|
489
|
|
AHV
|
MF2
|
493
|
551
|
|
MF3
|
|
651
|
|
|
130
|
150
|
|
重量約為
（kg）
|
MF2
|
20.5
|
22.5
|
23
|
24
|
31
|
33
|
41.5
|
70
|
93
|
|
MF3
|
|
96
|
119
|
|
| *重量：閥+不帶手輪的執行機構 |
